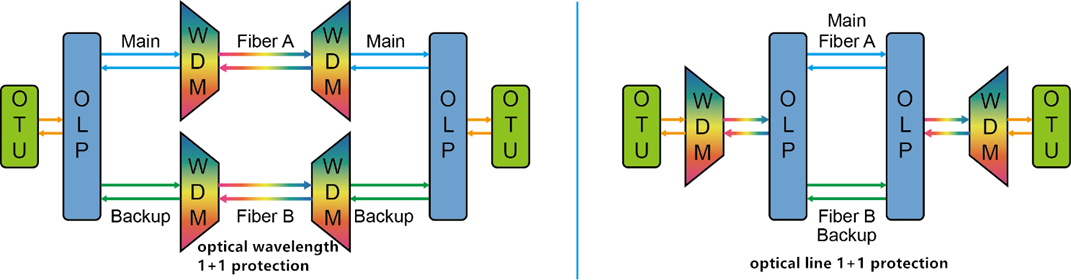

Структурная схема

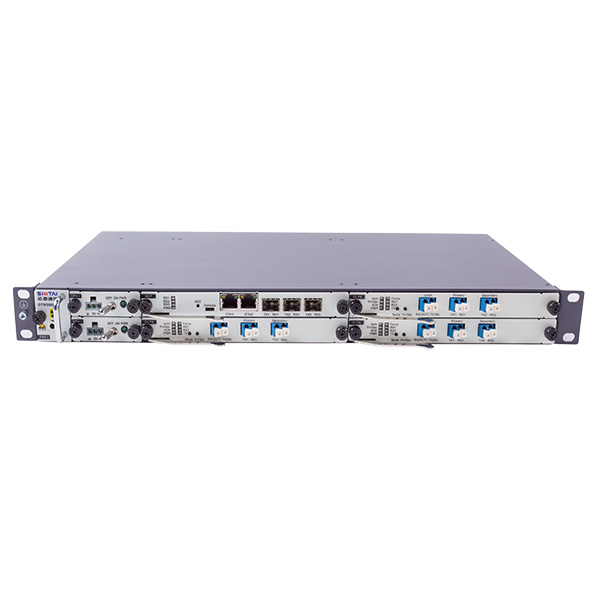

Плата OLP 1+1 предназначена для бесшовного восстановления связи при повреждении основного волокна. Реализует классическую схему защиты: одновременная передача сигнала по двум волокнам (основному и резервному) и выбор на приёмной стороне сигнала с лучшим качеством. Работает на физическом уровне, обеспечивая восстановление быстрее, чем любые протоколы верхних уровней.
Назначение и применение
Устройство обеспечивает два основных сценария защиты на оптическом уровне:
- Защита оптической линии 1+1 (OLP 1+1) — дублирование всего волокна. При повреждении основного кабеля приёмная сторона автоматически переключается на сигнал с резервного волокна. Передача ведётся одновременно по обоим волокнам (через оптический разветвитель на передающей стороне).
- Защита оптической длины волны 1+1 (OCHP 1+1) — дублирование конкретного DWDM-канала. Плата переключает отдельную длину волны между двумя разными источниками или двумя разными путями.
Ключевое отличие от 1:1 защиты:
В схеме 1+1 не требуется служебный канал для координации переключения, что делает восстановление максимально быстрым (<20 мс). Передатчик всегда работает на оба волокна, приёмник просто выбирает лучшее из двух.
Где применяется:
- На линейных и оконечных станциях DWDM — для защиты пролетов между узлами.
- В сетях, где требуется сверхбыстрое восстановление (<50 мс) для голоса, видео, финансовых транзакций.
- На длинных магистралях (особенно с подводными кабелями).
- Для повышения отказоустойчивости DCI-соединений.
Ключевые особенности
✅ Надёжная схема 1+1
- Двойная передача — сигнал от клиентского оборудования поступает на оптический разветвитель (сплиттер) и направляется одновременно на основное и резервное волокно.
- Селективный приём — OLP-плата принимает сигналы с обоих волокон и автоматически выбирает тот, у которого оптическая мощность выше (качество лучше).
- Одностороннее переключение — переключается только приёмная сторона, что исключает сложную координацию и ускоряет восстановление.
✅ Широкий рабочий диапазон (O+E+S+C+L)
- Диапазон длин волн: 1260–1650 нм. Это означает поддержку:
- O-диапазона (1260–1360 нм) — для старых систем и CWDM.
- E-диапазона (1360–1460 нм) — редко используемый, но поддерживаемый.
- S-диапазона (1460–1530 нм) — для части спектра.
- C-диапазона (1530–1565 нм) — основной для DWDM.
- L-диапазона (1565–1625 нм) — для расширенных DWDM-систем.
- Совместимость с CWDM и DWDM в одном устройстве.
✅ Оптические параметры
- Вносимые потери:
- На передаче (Tx, через сплиттер): <3.8 дБ.
- На приёме (Rx, через переключатель выбора): <1.2 дБ.
- Диапазон мониторинга оптической мощности: -50 … +25 дБм (очень широкий, детектирует даже очень слабые сигналы).
- Время переключения: <20 мс (с учётом детектирования и переключения).
✅ Мониторинг и управление
- Постоянный мониторинг оптической мощности на основном и резервном путях (в реальном времени).
- Управление через NMS:
- Чтение мощности на обоих волокнах.
- Активное переключение (форсированное, ручное).
- Настройка порогов автоматического переключения (абсолютных и относительных).
- Управление маршрутами (какое волокно считать основным).
- Производительность (статистика переключений, времени восстановления).
- Интеграция с OTNS8600 — занимает 1 слот, управляется через общую NMS.
✅ Простота интеграции
- Занимает 1 слот в шасси OTNS8600.
- Hot-swap — установка и замена без отключения питания.
- Оптические разъёмы — LC/UPC (стандарт для DWDM-оборудования).
- Энергопотребление: макс. 5 Вт.
Технические характеристики
Параметр |
Значение |
| Функция |
Оптическая защита 1+1 (линия или длина волны) |
| Схема защиты |
Двойная передача, селективный приём (одностороннее переключение) |
| Занимаемых слотов |
1 |
| Рабочий диапазон длин волн |
1260–1650 нм (O, E, S, C, L-диапазоны) |
| Вносимые потери (Tx, сплиттер) |
<3.8 дБ |
| Вносимые потери (Rx, переключатель) |
<1.2 дБ |
| Время переключения |
<20 мс |
| Диапазон мониторинга мощности |
-50 … +25 дБм |
| Применение |
Оптическая линия 1+1 (OLP), оптический канал 1+1 (OCHP) |
| Управление |
Через NMS (CLI, SNMP): мониторинг мощности, активное переключение, настройка порогов, управление маршрутами |
| Оптические разъёмы |
LC/UPC |
| Электропитание |
От шасси (макс. 5 Вт) |
| Совместимость с шасси |
OTNS8600 (1U/2U/5U) и другие Sintai |
| Наработка на отказ (MTBF) |
>100 000 ч |
| Срок поставки |
От 2 дней (со склада в РФ) / От 4 недель (под заказ) |
Положение о гарантийном обслуживании
