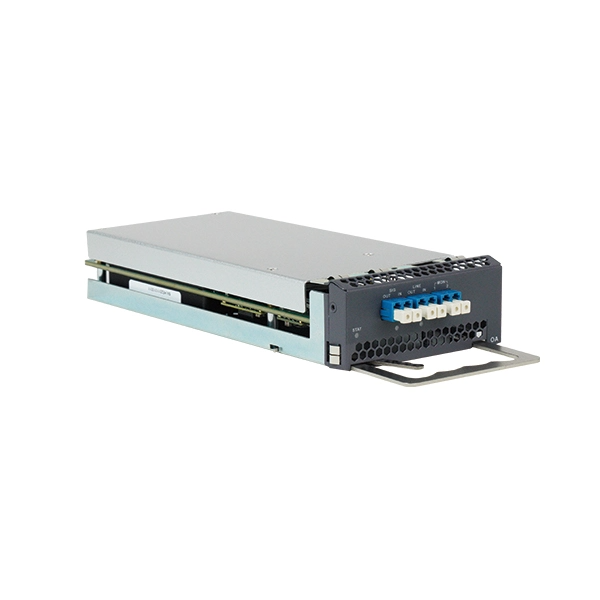

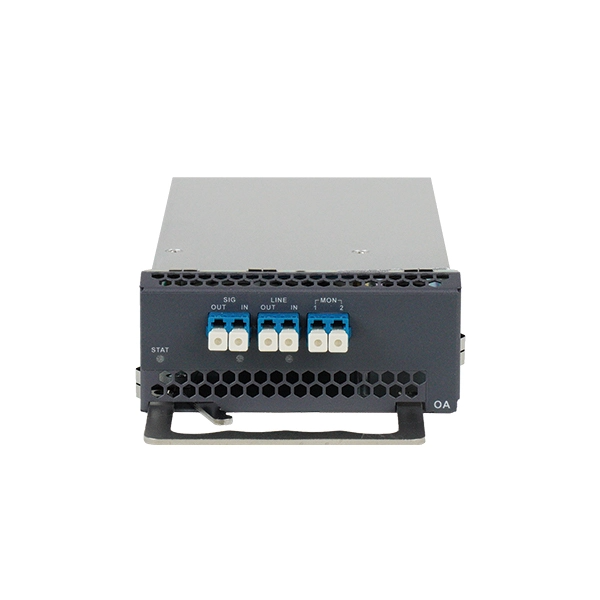

Модуль предназначен для компенсации затухания сигнала в DWDM-линиях. Используется как бустерный (BA), предварительный (PA) или линейный усилитель (LA). Обеспечивает автоматическую регулировку усиления (AGC), низкий уровень шума (<5.5 дБ) и высокую стабильность выходной мощности.

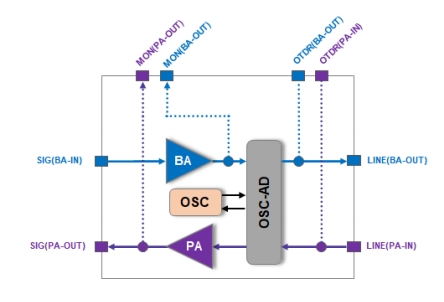

Структурная схема
Назначение и применение
Модуль выполняет ключевую функцию в DWDM-системах – компенсацию оптических потерь на разных участках сети:
- Бустерный усилитель (BA – Booster Amplifier) – устанавливается на передающей стороне сразу после мультиплексора (MUX). Усиливает суммарный DWDM-сигнал перед отправкой в линию.
- Линейный усилитель (LA – Line Amplifier) – используется в оптических регенерационных пунктах (OLA) для усиления сигнала, ослабленного на длинном пролете (до 80–120 км).
- Предварительный усилитель (PA – Preamplifier) – устанавливается на приёмной стороне перед демультиплексором (DEMUX) для повышения уровня слабого сигнала.
- Двунаправленное усиление – в конфигурации с двумя EDFA (опция).
Ключевые особенности
✅ Три модели усиления под любую задачу
- 20G17 – усиление 14–20 дБ (BA для коротких линий, PA для малых потерь).
- 20G25 – усиление 22–28 дБ (универсальный LA для средних пролетов).
- 20G30 – усиление 27–33 дБ (BA/LA для длинных магистралей).
✅ Высокая производительность и стабильность
- Диапазон длин волн: 1528–1568 нм (C-band, поддержка до 96 каналов 50 ГГц).
- Максимальная выходная мощность: ≥20 дБм (для всех моделей).
- Коэффициент шума (NF): <5.5 дБ – минимальная деградация OSNR.
- Неравномерность усиления (Gain flatness): <1.5 дБ – равномерное усиление по всем каналам.
- Стабильность усиления: ±0.5 дБ (долговременная).
✅ Встроенные оптические компоненты (гибкая конфигурация)
- OSC (Optical Supervisory Channel) – опционально 1 или 2 порта (1510 нм, 1.25 Гбит/с) для связи между узлами.
- VOA (Variable Optical Attenuator) – опционально, на входе EDFA (0–15 дБ, шаг 0.1 дБ), для точной настройки уровня.
- MON порт (стандартно) – ответвление ~2% для мониторинга мощности без разрыва линии.
- OTDR порт (опционально) – для подключения внешнего OTDR (1625 нм) с потерями <1 дБ.
✅ Мониторинг и диагностика
- Измерение входной и выходной оптической мощности (диапазон зависит от модели).
- Автоматическая регулировка усиления (AGC) и поддержание постоянной выходной мощности.
- Аварийные сигналы при отклонении мощности, потере входного сигнала, проблемах с OSC.
✅ Простота интеграции
- Занимает 1 слот в шасси OTNS8600.
- Hot-swap – установка и замена без отключения питания.
- Управление через NMS (CLI, SNMP): чтение мощностей, настройка VOA, контроль OSC.
Технические характеристики
Параметр |
20G17 |
20G25 |
20G30 |
| Диапазон длин волн (нм) |
1528–1568 C-band |
| Диапазон усиления (дБ) |
14–20 |
22–28 |
27–33 |
| Макс. выходная мощность (дБм) |
≥20 |
≥20 |
≥20 |
| Коэфф. шума (NF) (дБ) |
<5.5 |
<5.5 |
<5.5 |
| Неравномерность усиления (дБ) |
<1.5 |
<1.5 |
<1.5 |
| Диапазон входной мощности (дБм) |
-23 … +8 |
-31 … 0 |
-36 … -5 |
| Диапазон выходной мощности (дБм) |
-6 … +2 |
| Коэфф. отражения (дБ) |
<-30 |
| Стабильность усиления (дБ) |
±0.5 |
| PDL (Polarization-Dependent Loss) (дБ) |
<0.5 |
Конфигурация (на заказ)
Компонент |
Опции |
| EDFA |
1× или 2× (для двунаправленного усиления) |
| Тип EDFA |
BA / PA / LA (настраиваемые параметры) |
| OSC |
Нет / 1× / 2× (1510 нм, 1.25 Гбит/с) |
| VOA |
Нет / на вход EDFA (0–15 дБ, шаг 0.1 дБ) |
| OTDR порт |
Нет / да (1625 нм, потери <1 дБ) |
| MON порт |
Стандартно (ответвление ~2%) |
