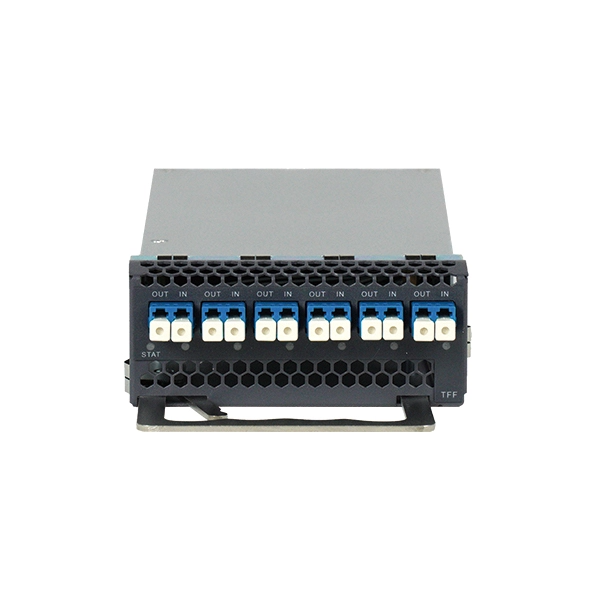

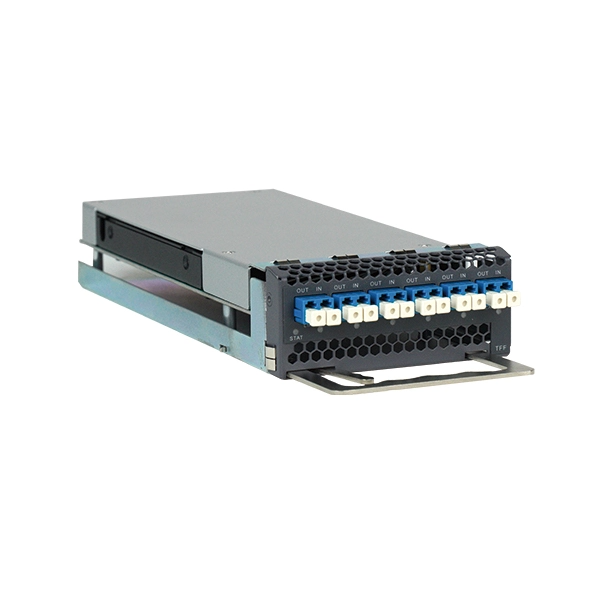

Плата OADM предназначена для узлов DWDM-сети, где требуется «отвести» один или несколько цветных каналов на локальное оборудование и «ввести» их обратно, не влияя на остальной транзитный трафик. Работает на физическом уровне, не требует питания, прозрачна к протоколу и скорости.

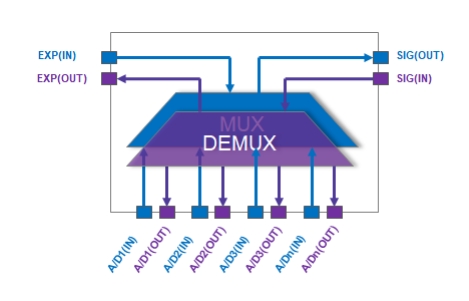

Структурная схема
Назначение и применение
Устройство выполняет ключевую функцию в распределенных DWDM-сетях – частичное мультиплексирование и демультиплексирование:
- Ввод (Add) – добавление нового окрашенного DWDM-сигнала (например, от транспондера) в существующий COM-порт с транзитными каналами.
- Вывод (Drop) – выделение одного или нескольких цветных каналов из общего COM-порта на локальное оборудование.
- Транзит (Pass-through) – остальные каналы проходят транзитом через плату с минимальными потерями.
- Каскадирование – через EXP-порт можно соединить несколько плат OADM для наращивания числа выделяемых каналов (например, 4+4 = 8 каналов).
Ключевые особенности
✅ Гибкая конфигурация (4 или 8 каналов)
- 4-канальная модель: вносимые потери ≤2 дБ.
- 8-канальная модель: вносимые потери ≤3 дБ.
✅ Полная пассивность и прозрачность
- Не требует питания – нулевое энергопотребление.
- Прозрачна к протоколу и скорости – передаёт любые сигналы (Ethernet, OTN, FC, SDH, видео).
- Нет задержки – работа на скорости света.
✅ Технология TFF (Thin-Film Filter)
- Высокая изоляция соседних каналов (>25 дБ) и несоседних (>35 дБ).
- Низкие вносимые потери.
- Стабильность параметров во времени и температуре.
- Ширина полосы на уровне 3 дБ – >75 ГГц (запас для дрейфа длин волн).
✅ Возможность каскадирования
- EXP-порт позволяет последовательно соединять несколько OADM.
- Пример: две 4-канальные платы OADM → выделение 8 разных каналов без использования полноценного MUX/DEMUX.
- Идеально для наращивания числа сервисных каналов в узле по мере роста сети.
✅ Мониторинг и индикация
- SIG-порт – ответвление мощности с COM-порта для измерения (без разрыва линии).
- Светодиодный индикатор на SIG-порте – визуальное наличие оптической мощности.
- Подключение измерителя мощности или OCM без прерывания трафика.
Технические характеристики
Параметр |
4 канала |
8 каналов |
| Количество каналов |
4λ (100 ГГц) |
8λ (100 ГГц) |
| Функция |
MUX + DEMUX (Add/Drop) |
| Вносимые потери (Insertion Loss) |
≤2 дБ |
≤3 дБ |
| Ширина полосы на 3 дБ |
>75 ГГц |
| Изоляция соседнего канала |
>25 дБ |
| Изоляция несоседнего канала |
>35 дБ |
| Занимаемых слотов |
1 |
| Мониторинг |
SIG-порт (ответвление) + светодиодный индикатор мощности |
| Каскадирование |
EXP-порт (для соединения нескольких OADM) |
| Диапазон длин волн |
1528–1568 нм (C-band, сетка 100 ГГц, ITU-T G.694.1) |
| Технология |
TFF (Thin-Film Filter) |
| Питание |
Не требуется (полностью пассивный) |
| Рабочая температура |
0 … +70 °C |
| Температура хранения |
-40 … +85 °C |
| Срок поставки |
От 2 дней (со склада в РФ) / От 4 недель (под заказ) |
Таблица моделей (фиксированные группы каналов)
Модель |
Порты (Add/Drop) |
Центральные частоты (ТГц) |
| TFF5659 |
A56/D56 – A59/D59 |
195.60 – 195.90 |
| TFF5255 |
A52/D52 – A55/D55 |
195.20 – 195.50 |
| TFF4750 |
A47/D47 – A50/D50 |
194.70 – 195.00 |
| TFF4346 |
A43/D43 – A46/D46 |
194.30 – 194.60 |
| TFF3841 |
A38/D38 – A41/D41 |
193.80 – 194.10 |
| TFF3437 |
A34/D34 – A37/D37 |
193.40 – 193.70 |
| TFF2932 |
A29/D29 – A32/D32 |
192.90 – 193.20 |
| TFF2528 |
A25/D25 – A28/D28 |
192.50 – 192.80 |
| TFF2023 |
A20/D20 – A23/D23 |
192.00 – 192.30 |
| TFF1619 |
A16/D16 – A19/D19 |
191.60 – 191.90 |
