OADM модуль: что это

  • 08.10.2024

Модуль OADM: что это и зачем он нужен?

ОADM (оптический мультиплексор ввода-вывода) — это устройство, используемое на сетях со спектральным уплотнением DWDM или CWDM для организации каналов передачи данных в промежуточных пунктах волоконно-оптической сети.

Принцип работы

На вход мультиплексора OADM поступает линейный мультиплексированный сигнал состоящий из множества отдельных каналов CWDM или DWDM.  Тонкопленочные фильтры, входящие в состав мультиплексора, выполняют селективную функцию - отделяют от общего спектра определенные каналы и выводят их наружу, не отфильтрованные каналы проходят через OADM транзитно.

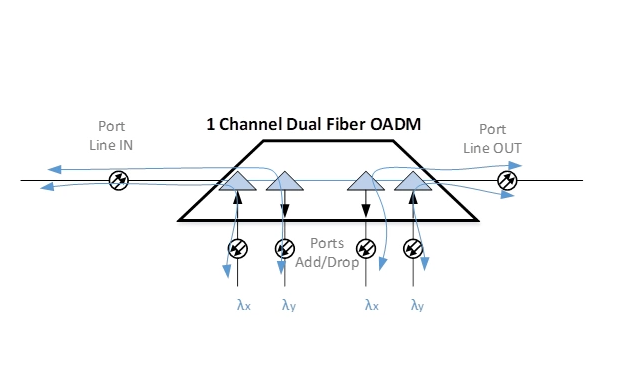

Принцип работы OADM

Эта технология играет ключевую роль в современных сетях так как позволяет гибко и эффективно использовать пропускную способность оптоволокна.

Основные функции OADM

  1. Добавление каналов: Модуль OADM позволяет подключать новые оптические каналы (длины волн) к существующей линии связи в промежуточных пунктах. Это важно для масштабирования сети или предоставления дополнительных услуг без необходимости полного демультиплексирования системы.
  2. Прозрачность для других каналов: Все остальные каналы, которые не отфильтровываются, передаются через OADM без изменений. Это позволяет эффективно управлять трафиком и передавать его по сети.

Форм-факторы OADM

Типы модулей OADM

  1. Фиксированный OADM: Модули такого типа являются пассивными и изготавливаются для работы с волнами определенной длины. Они эффективны для простых и стабильных сетей, где нет необходимости часто менять конфигурацию.
  2. ROADM (Реконфигурируемый OADM): Модуль этого типа является активным и может изменять конфигурацию каналов по мере необходимости, что делает его более гибким и эффективным для сложных и масштабных сетей. С помощью ROADM можно дистанционно управлять добавлением и удалением каналов.

Преимущества OADM

  • Оптимизация пропускной способности: возможность выделения таких каналов позволяет операторам более эффективно использовать ресурсы сети и предоставлять различные сервисы на одном волокне.
  • Гибкость и масштабируемость: Модули OADM позволяют легко подключать новые каналы без каких-либо изменений, что позволяет расширять сеть.
  • Экономия ресурсов: Использование модулей OADM снижает затраты на оборудование и электроэнергию, так как не требуется преобразование сигналов из оптической формы в электрическую и обратно.

Применение OADM

Модули OADM широко применяются в магистральных сетях связи, крупных дата-центрах и провайдерах региональных сетей. Они позволяют построить магистрали и сети с фиксированной или гибкой конфигурацией  без значительных затрат.

Заключение

OADM модули играют ключевую роль в развитии современных оптических сетей, обеспечивая операторам и предприятиям гибкость, масштабируемость и высокую эффективность при управлении трафиком. Благодаря возможности добавления и удаления всех каналов, технология OADM помогает не только повысить производительность сети, но и снизить затраты. С их помощью можно адаптировать сеть под растущие требования к скорости и объёму данных, находясь на шаг впереди в условиях стремительно развивающихся технологий.
