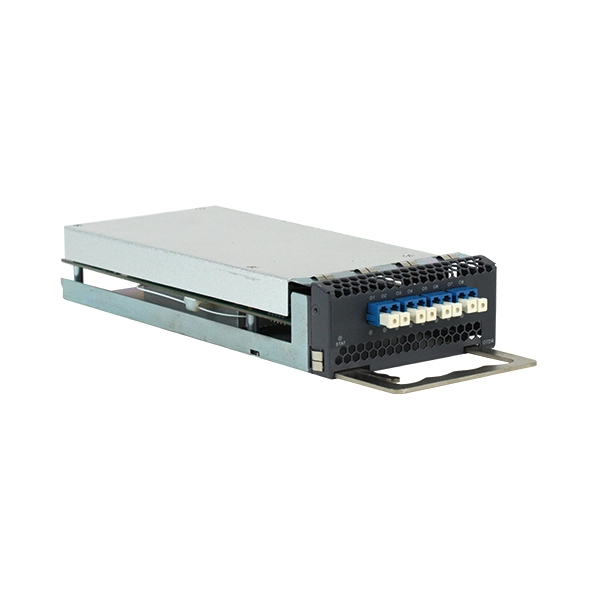

Плата OTDR предназначена для непрерывного или периодического контроля состояния волоконно-оптических линий в DWDM-системах. Используется для обнаружения обрывов, дефектов, изгибов и других неоднородностей. Позволяет быстро локализовать повреждение с точностью до 20 метров.

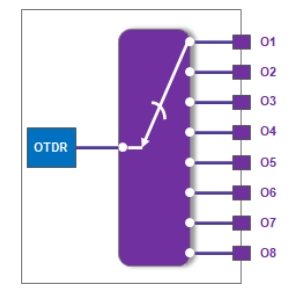

Структурная схема
Назначение и применение
Устройство выполняет ключевую функцию в системах эксплуатации ВОЛС – рефлектометрический контроль:
- Обнаружение повреждений – обрывы, трещины, микроизгибы, деградация сростков.
- Локализация неоднородностей – точное расстояние до аварии (точность <20 м).
- Контроль затухания – измерение суммарного затухания линии и отдельных участков.
- Мониторинг трендов – сбор рефлектограмм во времени для прогнозирования деградации.
Ключевые особенности
✅ 8 тестовых портов с оптическим переключателем

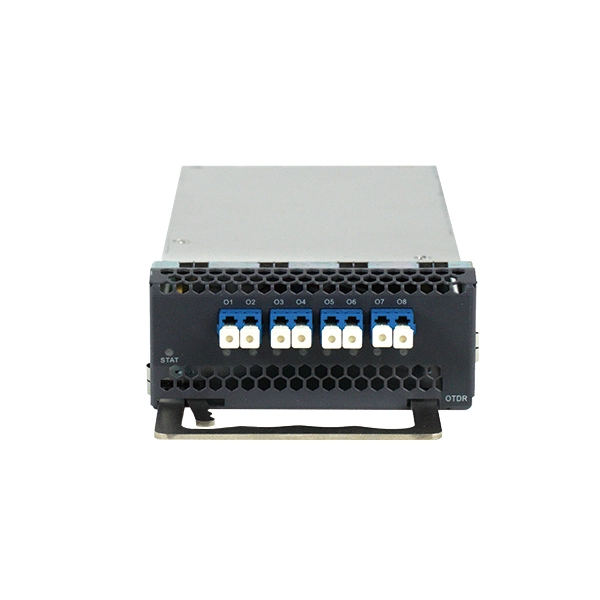

- 8 портов на передней панели – можно подключить до 8 разных волокон (или направлений).
- Встроенный оптический переключатель – OTDR-модуль по очереди опрашивает каждый порт.
- Типичный цикл опроса (8 линий по 80 км) – несколько минут (настраивается).
✅ Высокая производительность и дальность
- Динамический диапазон: ≥30 дБ – позволяет «видеть» линию длиной до 80 км со стандартными потерями (0.25 дБ/км).
- Максимальная дальность: ≥80 км (реальная дальность может быть выше для линий с низкими потерями).
- Рабочая длина волны: 1625 нм (не мешает рабочему трафику в C-диапазоне).
✅ Точность обнаружения дефектов
- Точность измерения потерь: ±0.5 дБ.
- Точность определения расстояния: <20 м.
- Мертвая зона по событиям (Event blind zone): <10 м – видит два события рядом (например, два сростка через 10 м).
- Мертвая зона по затуханию (Attenuation blind zone): <20 м – точное измерение потерь на сростке после мощного отражения.
✅ Гибкая настройка измерения
- Диапазон длительности импульсов: 0.02 … 20 мкс – выбор под разные расстояния и разрешения.
- Автоматическое и ручное задание параметров (длительность импульса, диапазон, усреднение).
✅ Простота интеграции
- Занимает 1 слот в шасси OTNS8600.
- Hot-swap – установка и замена без отключения питания.
- Управление через NMS (CLI, SNMP): запуск измерений, чтение рефлектограмм, настройка порогов аварий.
Технические характеристики
Параметр |
Значение |
| Функция |
Измерение расстояния, затухания и общих потерь в волокне |
| Занимаемых слотов |
1 |
| Количество тестовых портов |
8 (выбираются встроенным оптическим переключателем) |
| Рабочая длина волны |
1625 нм |
| Динамический диапазон |
≥30 дБ |
| Максимальная дальность |
≥80 км (при стандартных потерях) |
| Диапазон длительности импульсов |
0.02 … 20 мкс |
| Точность измерения потерь |
±0.5 дБ |
| Точность определения расстояния |
<20 м |
| Мертвая зона по событиям |
<10 м |
| Мертвая зона по затуханию |
<20 м |
| Электропитание |
От шасси (<15 Вт) |
| Управление |
Через шасси (CLI, SNMP, NMS) – запуск измерений, чтение рефлектограмм, настройка порогов |
| Наработка на отказ (MTBF) |
> 200 000 ч |
| Срок поставки |
От 2 дней (со склада в РФ) / От 4 недель (под заказ) |
