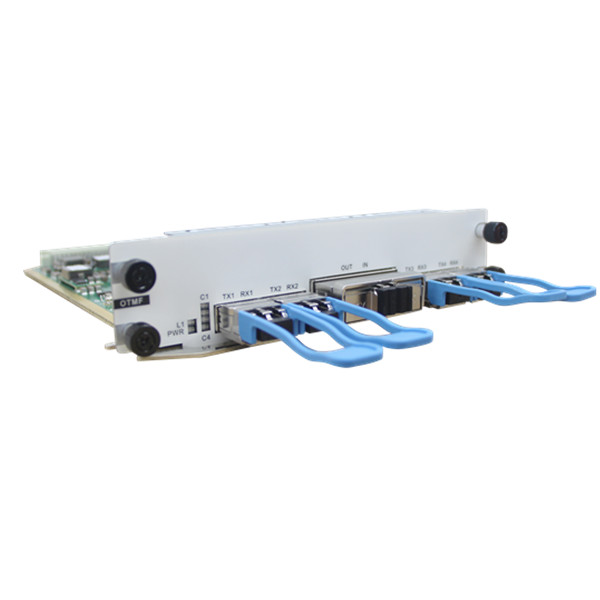

Мукспондер объединяет четыре независимых клиентских канала 100G Ethernet в один высокоскоростной линейный сигнал 400G (или 200G/100G). Является оптимальным решением для уплотнения трафика в магистральных DWDM-сетях.
Назначение и применение

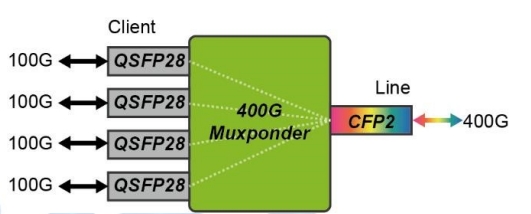

Устройство выполняет ключевую функцию на физическом уровне транспортной сети:
- Приём и агрегация клиентских потоков — четыре электрических сигнала 100GE (или OTU4) поступают от клиентского оборудования через порты QSFP28.
- Электрическое мультиплексирование (MUX) — мукспондер объединяет 4 потока в один агрегированный электрический кадр 400G (или 200G — программно) с инкапсуляцией в OTN-контейнер.
- Преобразование в DWDM-оптику — агрегированный электрический поток передаётся на линейный модуль CFP2-DCO, который конвертирует его в «окрашенный» оптический сигнал C-диапазона.
- Обратный процесс (DEMUX) — на приёмной стороне линейный оптический сигнал 400G преобразуется обратно в электрическую форму, после чего демультиплексируется на исходные 4 потока (100GE или OTU4).
Дополнительно мукспондер обеспечивает:
- Регенерацию сигнала (переприем) для передачи на сотни километров.
- Гибкое управление скоростью линейного порта: 100G / 200G / 400G (программируемо).
Ключевые особенности
✅ Высокая плотность и OTN-функциональность

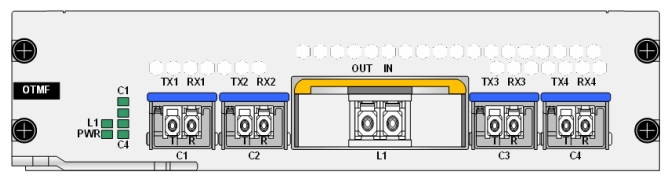

- Клиентская сторона: 4× QSFP28 — поддержка 100GE, 100GE_RS-FEC, OTU4 (SR4, LR4, ER4 и др.).
- Линейная сторона: 1× CFP2-DCO (когерентный, pluggable) — регулируемая длина волны (C-band), программируемая скорость 100G/200G/400G.
- Опция однонаправленной передачи (single-fiber BiDi) — экономия волокна для сложных участков.
✅ Продвинутый мониторинг и диагностика
- Измерение задержки на ODU-уровне (Latency measurement) — онлайн-измерение задержки в линии, важное для финансового сектора и синхронных приложений.
- Loopback (петля) на клиентской и линейной стороне.
- ALS (Automatic Laser Shutdown) — безопасное отключение лазера.
- Поддержка LLDP для клиентских портов 100GE.
- Настраиваемая задержка аварий (Alarm delayed insertion) — подавление ложных срабатываний.
✅ Мониторинг производительности (расширенный)
- Оптические параметры линии: OSNR, BER до и после коррекции, дисперсия (CD), разность групповых задержек (DGD).
- DDM (Digital Diagnostic Monitoring): температура, ток, напряжение, оптическая мощность — для каждого модуля (клиентские QSFP28 и линейный CFP2-DCO).
- Двухуровневый мониторинг: OTN-уровень (OTU) и Ethernet-уровень (клиентские порты).
✅ Простота интеграции
- Занимает 2 слота в шасси OTNS8600.
- Горячая замена модулей без остановки сервиса.
- Plug and Play — автоматическое распознавание трансиверов и типов сигналов.
Технические характеристики
Параметр |
Значение |
| Модель |
OTMF |
| Скорость передачи (клиент) |
4× 100GE, 100GE_RS-FEC, OTU4 |
| Скорость передачи (линия) |
100G / 200G / 400G (программируемо) |
| Форм-фактор |
Плата для шасси DWDM OTNS8600, занимает 2 слота |
| Интерфейсы (клиент) |
4× QSFP28 |
| Интерфейс (линейный) |
1× CFP2-DCO (pluggable) |
| Диапазон длин волн (линия) |
C-band, частоты 191.35–196.1 ТГц (регулируемая длина волны) |
| Режим однонаправленной передачи |
Опционально (single-fiber bidirectional) |
| Измерение задержки |
Да, на ODU-уровне |
| Функции диагностики |
Loopback (клиент/линия), ALS, LLDP, задержка аварий |
| Мониторинг |
OSNR, BER (pre/post-FEC), CD (дисперсия), DGD, DDM (темп., ток, напр., мощн.), OTU/Ethernet-статистика |
| Макс. потребляемая мощность |
≤ 60 Вт (с оптическими модулями) |
| Управление |
WEB, SNMP v2/v3, CLI, NMS |
| Наработка на отказ (MTBF) |
> 100 000 ч |
| Срок поставки |
От 2 дней (со склада в РФ) / От 4 недель (под заказ) |
Комплектация и опции
- Базовая плата мукспондера OTMF (без оптических модулей).
- Клиентские трансиверы QSFP28 100G (любые — SR4, LR4, ER4, CWDM4, OTU4 — по запросу).
- Линейный когерентный модуль CFP2-DCO 400G (C-band, регулируемый).
- Опция: модуль для работы по одному волокну (single-fiber BiDi).
