Назначение и применение

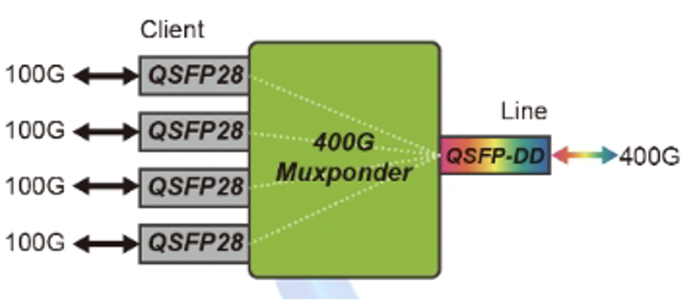

Устройство выполняет ключевую функцию на физическом уровне транспортной сети:
- Приём и агрегация клиентских каналов — четыре независимых электрических сигнала 100GE (QSFP28) поступают от коммутатора, маршрутизатора.
- Электрическое мультиплексирование (MUX) — мукспондер объединяет эти 4 потока в один агрегированный кадр 400G (или 200G/100G — программно).
- Преобразование в оптический вид — полученный агрегированный электрический поток конвертируется в «окрашенный» оптический сигнал с заданной длиной волны C-диапазона.
- Обратный процесс (DEMUX) — на приёмной стороне линейный оптический сигнал 400G преобразуется обратно в электрическую форму, после чего демультиплексируется на исходные 4×100GE для выдачи на клиентские порты.
Дополнительно мукспондер обеспечивает:
- Регенерацию сигнала (переприем) для передачи на сотни километров.
- Гибкое управление скоростью линейного порта: 100G / 200G / 400G (программируемо).
✅ Ключевые особенности
Высокая плотность портов и гибкость
- Клиентская сторона: 4× QSFP28 — поддержка любых совместимых 100G трансиверов (SR4, LR4, ER4 и др.).
- Линейная сторона: 1× QSFP-DD DCO (когерентный, pluggable) — работа в C-диапазоне с регулировкой длины волны.
- Регулируемая скорость линии: 100G, 200G или 400G — под любые задачи и бюджет OSNR.
Интеллектуальные функции и надежность
- Loopback (петля) на линейной и клиентской стороне — для диагностики и отладки.
- ALS (Automatic Laser Shutdown) — автоматическое отключение/включение лазера по оптическому сигналу для безопасности.
- Поддержка LLDP — обнаружение соседних устройств на клиентских портах 100GE.
- Настраиваемая задержка аварий (Alarm delayed insertion) — подавление ложных срабатываний.
Мониторинг и управление
- Мониторинг производительности канала: OSNR (отношение сигнал/шум), BER до и после коррекции.
- DDM (Digital Diagnostic Monitoring): температура, ток, напряжение, оптическая мощность — для каждого модуля.
- Мониторинг Ethernet-уровня — статистика по клиентским портам.
- Управление: WEB, SNMP v2/v3, бесплатная NMS.
Простота интеграции
- Занимает 2 слота в шасси OTNS8600.
- Горячая замена — установка и извлечение без отключения питания.
- Plug and Play — автоматическое распознавание трансиверов.
Технические характеристики
| Параметр |
Значение |
| Модель |
OTMD |
| Скорость передачи (клиент) |
4× 100GE / 100GE_RS-FEC |
| Скорость передачи (линия) |
100G / 200G / 400G (программируемо) |
| Форм-фактор |
Плата для шасси DWDM OTNS8600, 2 слота |
| Интерфейсы (клиент) |
4× QSFP28 |
| Интерфейс (линейный) |
1× QSFP-DD DCO (pluggable) |
| Диапазон длин волн (линия) |
C-band, частоты 191.35–196.1 ТГц (регулируемая длина волны) |
| Регулировка мощности |
-10 дБм … -20 дБм (программируемо) |
| Функции диагностики |
Loopback (клиент/линия), ALS, LLDP, задержка аварий |
| Мониторинг |
OSNR, BER (pre/post-FEC), DDM (темп., ток, напр., мощн.), Ethernet-статистика |
| Макс. потребляемая мощность |
≤ 60 Вт (с оптическими модулями) |
| Управление |
WEB, SNMP v2/v3, NMS |
| Наработка на отказ (MTBF) |
> 100 000 ч |
| Срок поставки |
От 2 дней (со склада в РФ) / От 4 недель (под заказ) |
Комплектация и опции
- Базовая плата мукспондера OTMD (без оптических модулей).
- Клиентские трансиверы QSFP28 100G (любые — SR4, LR4, ER4, CWDM4, по запросу).
- Линейный когерентный модуль QSFP-DD DCO 400G (C-band, регулируемый).
