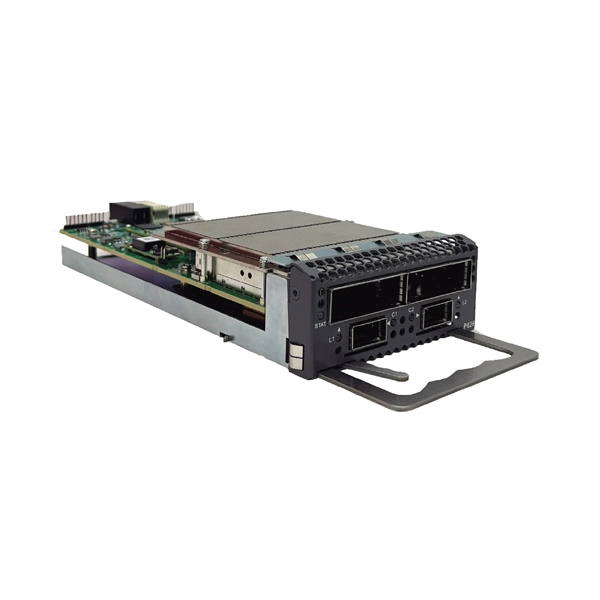

Мукспондер предоставляет два полностью независимых канала «клиент-линия» для 400G Ethernet с промежуточным OTN-обрамлением (OTUC4). Каждый канал может работать как «чистый» 400G (QSFP-DD на клиенте → CFP2-DCO на линии) или в режиме breakout для подключения четырёх 100G через один порт. Оптимальное решение для DCI и магистралей, где требуются OTN-функции мониторинга и максимальная дальность.
Функциональная схема
Назначение и применение
Устройство работает на электрическом уровне с OTN-инкапсуляцией, предоставляя два независимых канала обработки:
- Приём клиентских потоков – каждый из двух портов QSFP-DD принимает 400GbE или 4×100GbE (breakout).
- OTN-инкапсуляция (MUX) – клиентские сигналы собираются в OTUC4 (Optical Transport Unit C4 = 400G) согласно ITU-T G.709.
- Преобразование в DWDM – каждый линейный порт CFP2-DCO конвертирует OTUC4-поток в точную длину волны из расширенного C-диапазона с поддержкой FlexGrid.
- Независимая передача – два окрашенных сигнала поступают на внешний MUX или напрямую в волокно.
- Обратный процесс (DEMUX) – приём DWDM-сигнала, демультиплексирование, извлечение OTUC4 и получение 400GE или 4×100GE.
Ключевые особенности
✅ Два независимых канала с OTN и Breakout

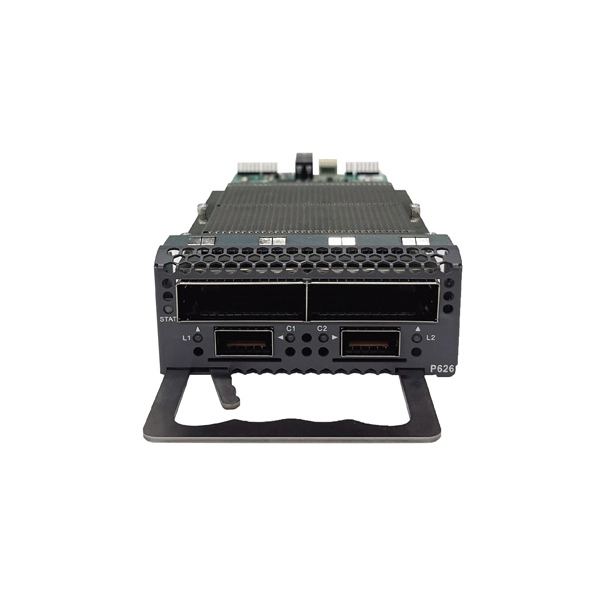

- Клиентская сторона: 2× QSFP-DD – каждый порт поддерживает 400GbE или 4×100GbE (breakout).
- Линейная сторона: 2× CFP2-DCO (когерентные, pluggable) – каждый со своей регулируемой длиной волны.
- OTN-инкапсуляция: в OTUC4 (Frame format по G.709).
- Полная независимость каналов – разные длины волн, разные направления.
- Занимает 1 слот в шасси OTNS8600-DCI.
✅ Максимальная дальность и гибкость
- Дальность до 600 км (без регенерации) – на 150 км больше, чем у QSFP-DD DCO.
- Расширенный или сверхширокий C-диапазон – выбор опции для максимальной ёмкости.
- FlexGrid (гибкая сетка) – шаг 6.25 ГГц.
- Регулируемая мощность передачи.
- Опция однонаправленной передачи (single-fiber bidirectional) – работа по одному волокну для каждого канала.
✅ Продвинутый OTN-мониторинг и диагностика
- Измерение задержки на ODU-уровне (Latency measurement) – онлайн-измерение задержки в линии (критично для финансовых транзакций и синхронных услуг).
- Loopback на клиентской и линейной стороне – для каждого канала.
- ALS (Automatic Laser Shutdown) на клиентских портах.
- Поддержка LLDP (только приём) – обнаружение соседей.
- Настраиваемая задержка аварий (Alarm delayed insertion).
✅ Мониторинг производительности (поканально, OTN + Ethernet)
- OTN-уровень: SM (OTUk) и PM (ODUk) – битовые ошибки, аварии, задержка.
- Ethernet-уровень: RMON, статистика по клиентским портам.
- Оптические параметры: OSNR, BER до и после коррекции, дисперсия, DGD (через линейные модули).
- DDM: температура, ток, напряжение, оптическая мощность для каждого модуля.
- Telemetry – потоковая передача данных.
✅ Простота интеграции
- Hot-swap – установка и замена без отключения питания.
- Централизованная система управления NMS для OTNS8600-DCI.
- Локальная и удаленная управление через ту же CLI, Web, SNMP, NETCONF/YANG.
Технические характеристики
Параметр |
Значение |
| Модель |
P626 |
| Занимаемых слотов |
1 |
| Суммарная ёмкость |
0.8 Тбит/с (2×400G) |
| Скорость передачи (клиент) |
2× 400GbE или 2× (4×100GbE breakout) – каждый порт независимо |
| Скорость передачи (линия) |
2× 400G (в OTUC4) |
| Форм-фактор (клиент) |
2× QSFP-DD (совместимы с QSFP28 для breakout) |
| Форм-фактор (линейный) |
2× CFP2-DCO (pluggable, каждый на свою длину волны) |
| Диапазон длин волн (линия) |
Расширенный C-band / сверхширокий C-band (на выбор), FlexGrid 6.25 ГГц |
| Регулировка мощности линии |
Да |
| Опция однонаправленной передачи |
Да (single-fiber BiDi) – для каждого канала |
| Дальность передачи |
До 600 км (без регенерации, зависит от модуля и линии) |
| OTN-функции |
ITU-T G.709: OTUC4, SM (OTUk), PM (ODUk), измерение задержки ODU |
| Функции диагностики |
Loopback (клиент/линия) для каждого канала, ALS (клиент), LLDP (приём), задержка аварий |
| Мониторинг |
OTN (SM/PM), Ethernet RMON, DDM, Telemetry |
| Управление |
WEB, SNMP, CLI, NETCONF/YANG, NMS |
| Типичная потребляемая мощность |
< 130 Вт (с оптическими модулями) |
| Наработка на отказ (MTBF) |
> 100 000 ч |
| Срок поставки |
От 2 дней (со склада в РФ) / От 4 недель (под заказ) |
