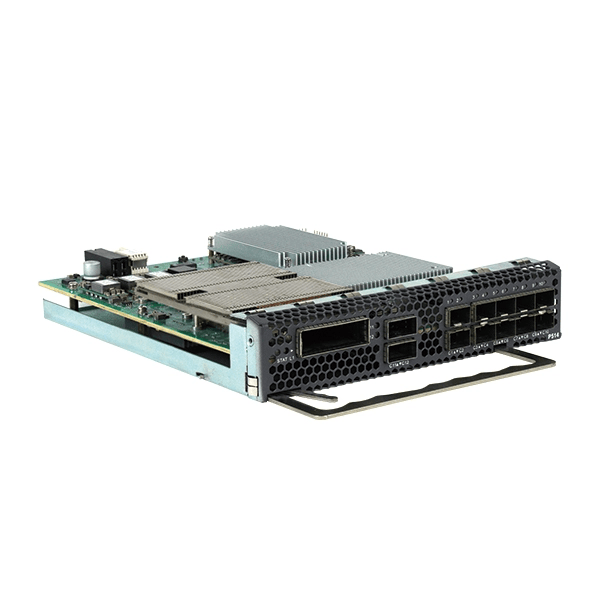

Мукспондер объединяет до 11 клиентских сигналов различных типов (100G, 10G, 25G, 40G, Fibre Channel) в один агрегированный поток 200G с OTN-инкапсуляцией (OTUC2). Уникальное решение для узлов агрегации, где одновременно присутствуют высокоскоростные каналы 100G и множество низкоскоростных 10G.

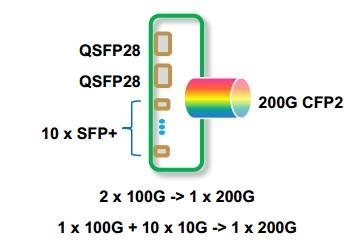

Структурная схема
Назначение и применение
Устройство работает на электрическом уровне с OTN-инкапсуляцией и выполняет следующие функции:
- Приём разнородных клиентских потоков – 2× QSFP28 (для 100G) + 10× SFP+/SFP28 (для 10G/25G). Поддерживаются Ethernet, Fibre Channel, OTN, SDH.
- OTN-инкапсуляция (MUX) – все клиентские сигналы собираются в один OTUC2 (200G) с использованием G.709 (ODU0, ODUflex, ODU2e, ODU4 и т.д.).
- Преобразование в DWDM – линейный порт CFP2-DCO конвертирует OTUC2-поток в окрашенную длину волны (расширенный C-band, FlexGrid).
- Передача – один окрашенный сигнал 200G поступает на внешний MUX или напрямую в волокно.
- Обратный процесс (DEMUX) – приём DWDM-сигнала 200G, извлечение OTUC2 и демультиплексирование обратно в исходные сигналы.
Ключевые особенности
✅ Универсальный клиентский интерфейс (11 портов)

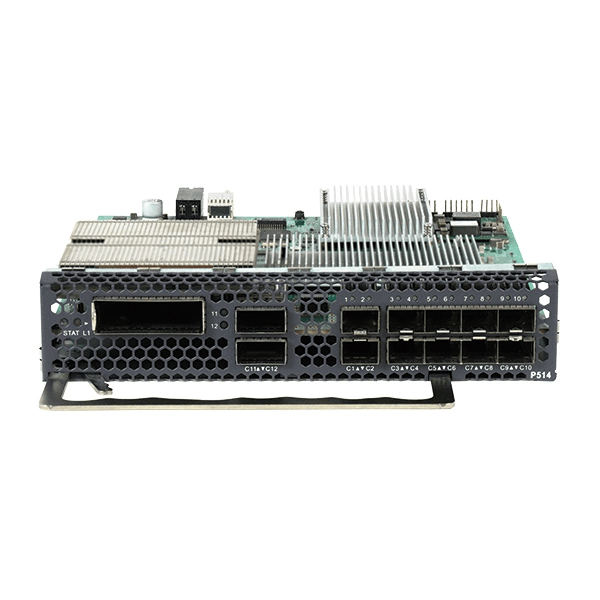

- Клиентская сторона:
- 2× QSFP28 – 100GE / OTU4 / 100GE Flex.
- 10× SFP+/SFP28 – 10GE, 25GE, STM-64, 10GE_WAN, FC800/1600/3200, OTU2/OTU2e.
- Линейная сторона: 1× CFP2-DCO (100G/200G совместимый).
- Занимает 2 слота в шасси OTNS8600-DCI.
✅ Рекордная дальность (до 2000 км)
- Дальность до 2000 км (без регенерации) – для магистральных сетей и DCI между городами.
- Программируемая скорость линии: 200G (фиксирована, но модуль поддерживает 100G – опционально).
- Расширенный C-диапазон.
- FlexGrid (гибкая сетка) – шаг 6.25 ГГц.
- Регулируемая мощность передачи.
- Опция однонаправленной передачи (BiDi).
✅ OTN-функции и мониторинг (полный стек)
- OTN-инкапсуляция по G.709: поддержка ODU0, ODUflex, ODU2e, ODU4, OTUC2.
- SM (Section Monitoring) на уровне OTUC2.
- PM (Path Monitoring) на уровне ODUC2 и для каждого клиентского канала.
- Измерение задержки на ODU-уровне – онлайн, для линии 200G.
- Поддержка гибридной передачи – Ethernet, OTN, Fibre Channel одновременно.
✅ Мониторинг и диагностика
- Loopback на клиентской и линейной стороне.
- ALS (Automatic Laser Shutdown) на клиентских портах (для Ethernet).
- Поддержка LLDP (только приём, для Ethernet).
- Telemetry – потоковая передача данных.
- Ethernet RMON – статистика по каждому клиентскому порту.
- DDM – температура, ток, напряжение, мощность для каждого модуля.
✅ Простота интеграции
- Hot-swap – установка и замена без отключения питания.
- Управление через централизованную систему управления NMS (CLI, Web, SNMP, NETCONF/YANG).
Технические характеристики
Параметр |
Значение |
| Модель |
P514 |
| Занимаемых слотов |
2 |
| Суммарная ёмкость |
0.2 Тбит/с (1×100G + 10×10G → 1×200G) |
| Скорость передачи (клиент) |
1× 100G (QSFP28) + 10× 10G/25G (SFP+/SFP28) – см. список поддержки |
| Скорость передачи (линия) |
1× 200G (OTUC2) – возможна настройка на 100G (по запросу) |
| Форм-фактор (клиент) |
2× QSFP28 + 10× SFP+/SFP28 |
| Форм-фактор (линейный) |
1× CFP2-DCO (100G/200G совместимый, pluggable) |
| Диапазон длин волн (линия) |
Расширенный C-band / сверхширокий C-band (на выбор), FlexGrid 6.25 ГГц |
| Регулировка мощности линии |
Да |
| Опция однонаправленной передачи |
Да (single-fiber BiDi) |
| Дальность передачи |
До 2000 км (без регенерации, модуляция QPSK, зависит от модуля и линии) |
| Поддерживаемые сервисы (клиент) |
10GE, 25GE, 40GE (через QSFP28), 100GE, FlexE Unaware, STM-64, FC800/1600/3200, OTU2/2e/4 |
| OTN-функции |
ITU-T G.709: OTUC2, SM, PM, ODU0/ODUflex/ODU2e/ODU4, измерение задержки ODU |
| Функции диагностики |
Loopback (клиент/линия), ALS (клиент для Ethernet), LLDP (rx) |
| Мониторинг |
OTN (SM/PM), Ethernet RMON, DDM, Telemetry |
| Управление |
WEB, SNMP, CLI, NETCONF/YANG, NMS |
| Типичная потребляемая мощность |
< 150 Вт (с оптическими модулями) |
| Наработка на отказ (MTBF) |
> 100 000 ч |
| Срок поставки |
От 2 дней (со склада в РФ) / От 4 недель (под заказ) |
