Два независимых канала 100G: клиентские QSFP28 ↔ линейные CFP2-DCO с когерентной 3R-регенерацией. Транспондер предназначен для преобразования двух «серых» сигналов 100G Ethernet (или OTU4) в два «окрашенных» DWDM-канала с полной 3R-регенерацией. Компактное решение для магистральных сетей, где нужно ввести в линию ровно два канала 100G.
Назначение и применение

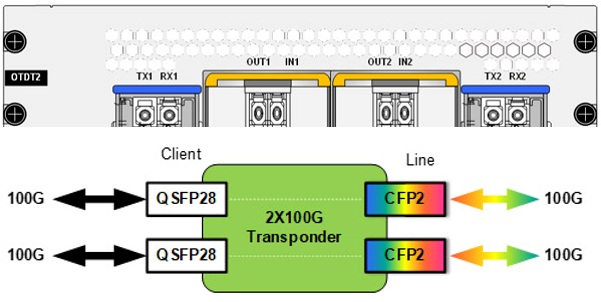

Устройство работает на физическом уровне, выполняя преобразование и регенерацию для каждого из двух независимых каналов:
- Приём «серого» сигнала — два клиентских порта QSFP28 принимают стандартные 100GE (или OTU4) от коммутаторов, маршрутизаторов или серверов.
- Преобразование и 3R-регенерация — каждый электрический сигнал независимо восстанавливается (Reamplification, Reshaping, Retiming) и передаётся на свой линейный модуль CFP2-DCO.
- Формирование «окрашенной» волны — каждый CFP2-DCO конвертирует свой сигнал в точную длину волны DWDM из C-диапазона (регулируемую).
- Передача в мультиплексор — два окрашенных сигнала поступают на внешний MUX для объединения с другими каналами.
Ключевое отличие от мукспондера:
Транспондер работает по принципу «один серый сигнал → одна окрашенная волна» без электрического объединения потоков. Это позволяет отправлять два канала на разные длины волн и даже на разные направления (например, один на восток, другой на запад).
Ключевые особенности
✅ Два независимых канала с полной гибкостью
- Клиентская сторона: 2× QSFP28 — поддержка 100GE, 100GE_RS-FEC, OTU4 (опционально).
- Линейная сторона: 2× CFP2-DCO (когерентные, pluggable) — каждый со своей регулируемой длиной волны (C-band, 191.35–196.1 ТГц).
- Независимость каналов — разные скорости (100G каждый), разные длины волн, разные направления.
✅ Продвинутые оптические функции
- Регулируемая мощность передачи (опционально) — точная настройка для баланса каналов.
- Опция однонаправленной передачи (single-fiber BiDi) для каждого канала — работа по одному волокну (экономия ресурса).
- Когерентный приём на CFP2-DCO — высокая чувствительность и компенсация дисперсии.
✅ Расширенный мониторинг (для каждого канала)
- Оптические параметры линии: OSNR, BER до и после коррекции, дисперсия (CD), разность групповых задержек (DGD).
- DDM (Digital Diagnostic Monitoring): температура, ток, напряжение, оптическая мощность — для каждого модуля (QSFP28 и CFP2-DCO).
- Двухуровневый мониторинг: OTU-уровень и Ethernet-уровень (для клиентских портов).
✅ Диагностика и управление
- Loopback (петля) на клиентской и линейной стороне — для каждого канала независимо.
- ALS (Automatic Laser Shutdown) — безопасное отключение лазера при потере сигнала.
- WEB, SNMP v2/v3, CLI, бесплатная NMS — полный спектр управления.
✅ Простота интеграции
- Занимает 2 слота в шасси NS-DWDM-OP / OTNS8600.
- Горячая замена модулей без остановки сервиса.
- Plug and Play — автоматическое распознавание трансиверов и типов сигналов.
Технические характеристики
Параметр |
Значение |
| Модель |
OTDT2 |
| Скорость передачи (клиент) |
2× 100GE, 100GE_RS-FEC; OTU4 (опционально) |
| Скорость передачи (линия) |
2× 100G |
| Форм-фактор |
Плата для шасси DWDM OTNS8600, 2 слота |
| Интерфейсы (клиент) |
2× QSFP28 |
| Интерфейс (линейный) |
2× CFP2-DCO (pluggable, каждый на свою длину волны) |
| Диапазон длин волн (линия) |
C-band, частоты 191.35–196.1 ТГц (регулируемая длина волны для каждого CFP2-DCO) |
| Регулировка мощности линии |
Опционально (программируемая) |
| Режим однонаправленной передачи |
Опционально (single-fiber bidirectional) для каждого канала |
| Функции диагностики |
Loopback (клиент/линия), ALS |
| Мониторинг |
OSNR, BER (pre/post-FEC), CD (дисперсия), DGD, DDM (темп., ток, напр., мощн.), OTU/Ethernet-статистика |
| Макс. потребляемая мощность |
≤ 65 Вт (с оптическими модулями) |
| Управление |
WEB, SNMP v2/v3, CLI, NMS |
| Наработка на отказ (MTBF) |
> 100 000 ч |
| Срок поставки |
От 2 дней (со склада в РФ) / От 4 недель (под заказ) |
Комплектация и опции
- Базовая плата транспондера OTDT2 (без оптических модулей).
- Клиентские трансиверы QSFP28 100G (любые — SR4, LR4, ER4, CWDM4, по запросу).
- Линейные когерентные модули CFP2-DCO с поддержкой 100G — 2 шт., каждый с регулируемой длиной волны.
- Опция: OTU4 на клиентских портах.
- Опция: регулируемая мощность передачи на CFP2-DCO.
- Опция: однонаправленная передача (single-fiber BiDi) для любого из каналов.
