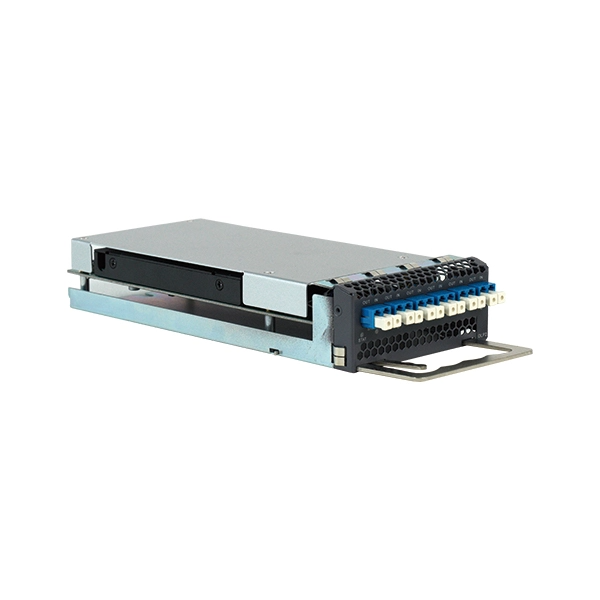

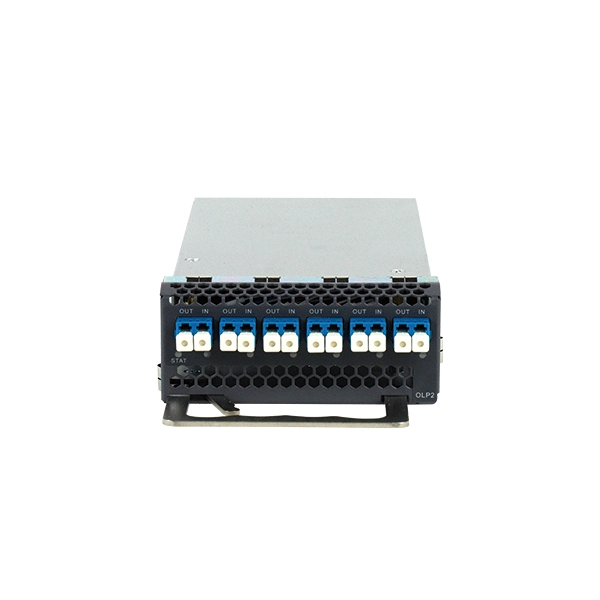

Плата предназначена для бесшовного переключения между основным и резервным волокном (или двумя разными длинами волн) при аварии или ухудшении качества сигнала. Работает на физическом уровне, обеспечивая восстановление связи быстрее, чем любые протоколы верхних уровней.

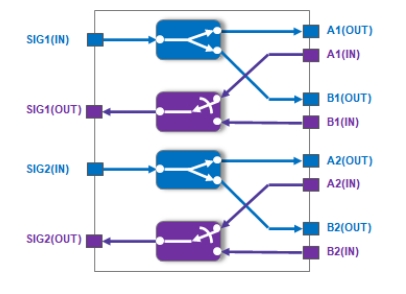

Структурная схема
Назначение и применение
Устройство обеспечивает три основных сценария защиты на оптическом уровне:
- Защита оптической линии (OLP – Optical Line Protection) – дублирование всего волокна. При повреждении основного кабеля трафик автоматически переключается на резервное волокно (по схеме 1+1: передача на обоих волокнах, приём – с лучшего).
- Защита оптического мультиплексного участка (OMSP – Optical Multiplexed Section Protection) – дублирование всего DWDM-спектра между мультиплексором и демультиплексором. Используется для защиты линии между OTM-узлами.
- Защита оптического канала (OCHP – Optical Channel Protection) – дублирование конкретной длины волны. Плата переключает отдельный канал между двумя разными источниками (например, двумя транспондерами) или двумя разными путями.
Ключевые особенности
✅ Сверхбыстрое переключение (<5 мс)
- Время переключения оптического переключателя – <5 мс.
- Общее время восстановления (с учётом детектирования и принятия решения) – менее 10 мс, что удовлетворяет требованиям самых строгих SLA.
✅ Гибкость конфигурации (1 или 2 группы защиты)
- На одну плату можно установить 1 или 2 независимых модуля оптической защиты.
- Каждый модуль может работать в режиме OLP, OMSP или OCHP – под разные задачи.
- Занимает 1 слот в шасси OTNS8600-DCI.
✅ Рабочий диапазон и оптические параметры
- Диапазон длин волн: 1528–1568 нм (весь C-band).
- Вносимые потери:
- На передаче (TX): ≤4 дБ.
- На приёме (RX): ≤1.5 дБ.
- PDL (Polarization-Dependent Loss): ≤0.1 дБ – минимальное влияние на поляризацию.
- Обратные потери (Return Loss): >45 дБ.
- Изоляция: >50 дБ (между основным и резервным путём).
✅ Мониторинг и логика переключения
- Постоянный мониторинг оптической мощности на обоих путях (диапазон -25 … +21 дБм, точность ±0.5 дБм).
- Условия переключения: относительная разница мощностей или абсолютное падение ниже порога (настраивается).
- Режимы переключения:
- Автоматический – по заданным условиям.
- Ручной – по команде оператора.
- Принудительный (Forced) – переключать всегда, даже если резервный путь хуже.
- Блокировка (Lockout) – запрет переключения для сервисных работ.
✅ Надёжность и независимость
- Latching-реле – сохраняет состояние переключателя при отключении питания (последнее устойчивое состояние).
- Горячая замена – установка и извлечение без прерывания работы (переключатель остаётся в текущем положении).
- Полная независимость от платы управления (SCU) – даже при отказе управляющей платы защита продолжает работать и переключаться по заданной логике.
Технические характеристики
Параметр |
Значение |
| Модель |
OLP |
| Занимаемых слотов |
1 |
| Количество групп защиты на плате |
1 или 2 (на заказ) |
| Режимы защиты |
OLP (линия), OMSP (мультиплексный участок), OCHP (канал) |
| Рабочий диапазон длин волн |
1528–1568 нм (C-band) |
| Вносимые потери (TX) |
≤4 дБ (на переключателе на передаче) |
| Вносимые потери (RX) |
≤1.5 дБ (на переключателе на приёме) |
| Время переключения |
<5 мс (время срабатывания оптического переключателя) |
| Диапазон входной мощности |
-25 … +21 дБм |
| Точность измерения мощности |
±0.5 дБм (при уровне >-25 дБм) |
| PDL (Polarization-Dependent Loss) |
≤0.1 дБ |
| Изоляция (между путями) |
>50 дБ |
| Обратные потери (Return Loss) |
>45 дБ |
| Ресурс переключений |
>10⁷ циклов |
| Условия переключения |
Относительная разница мощностей / абсолютное значение |
| Режимы переключения |
Автоматический, ручной, принудительный, блокировка |
| Надёжность |
Latching (сохранение состояния при отключении питания), hot-swap, независимость от SCU |
| Электропитание |
От шасси (потребление <5 Вт) |
| Управление |
Через шасси (CLI, SNMP) – чтение мощностей, настройка порогов, переключение |
| Наработка на отказ (MTBF) |
> 500 000 ч |
| Срок поставки |
От 2 дней (со склада в РФ) / От 4 недель (под заказ) |
