Платформа предназначена для соединения дата-центров (DCI) с пропускной способностью до 25,6 Тбит/с на волокно. Платформа сочетает компактность, простоту развертывания (без сложных настроек), удобное управление (CLI / Web / SNMP / NETCONF / NMS) и обеспечивает гибкое масштабирование.
Объединяет в себе функции OTN-мультиплексирования, усиления оптического сигнала (EDFA), Селективного переключателя (ROADM\WSS), мониторинг волокна (OTDR).
Назначение и применение

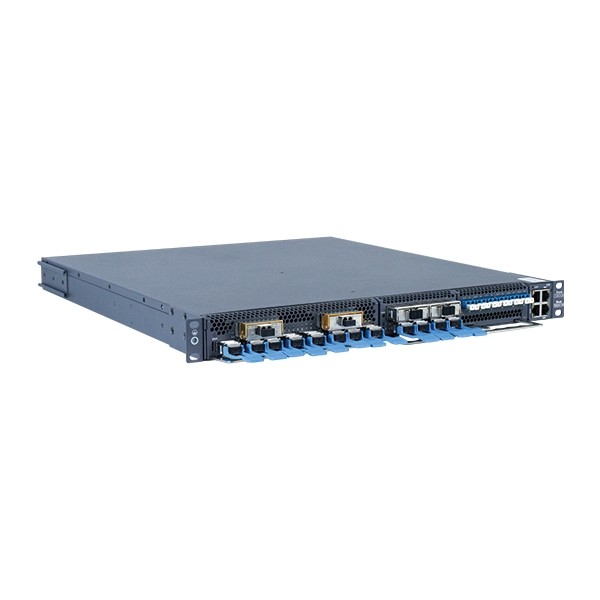

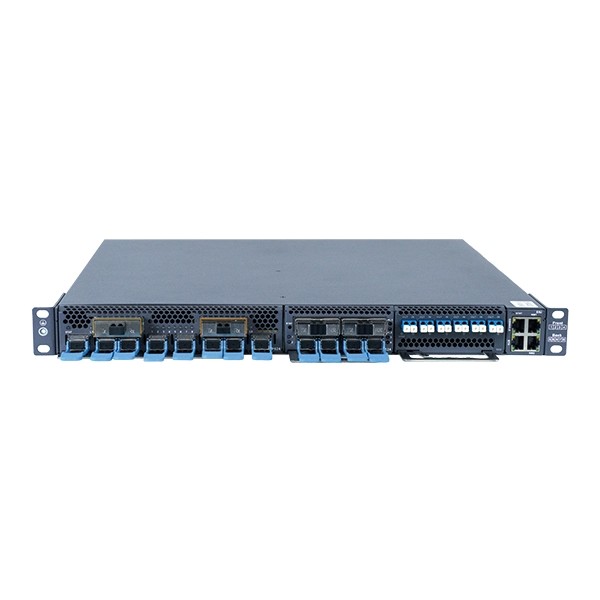

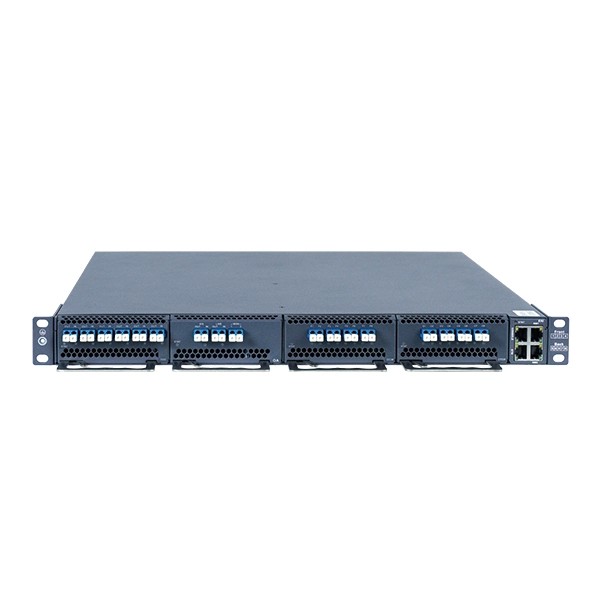

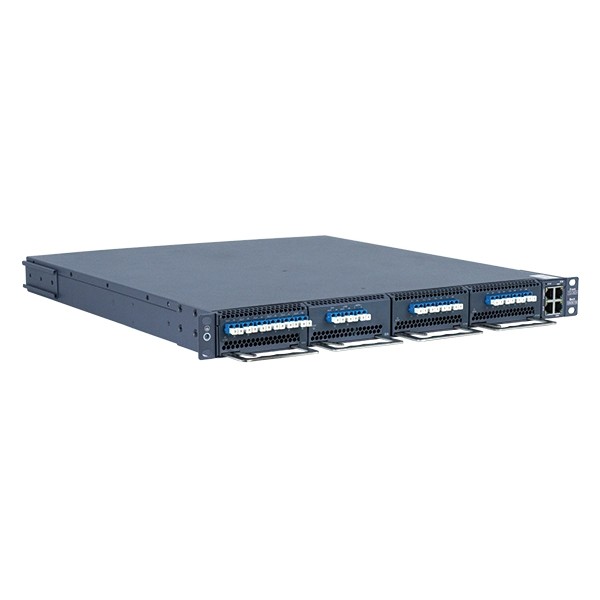

Устройство представляет собой шасси 1U, куда устанавливаются сменные модули (мукспондеры, оптические усилители, мультиплексоры и ROADM, рефлектометры OTDR). Шасси обеспечивает:
- Приём любых клиентских сигналов - Ethernet (10GE–400GE), OTN, Fibre Channel (8/16/32G), STM-64 - через SFP+, SFP28, QSFP28, QSFP-DD.
- Преобразование и мультиплексирование - мукспондерные платы объединяют до 4×100G или 2×400G в один высокоскоростной поток 400G/800G.
- Когерентную передачу по DWDM - линейные порты QSFP28/QSFP-DD/CFP2/OSFP формируют окрашенные волны C-диапазона.
- Оптическую коммутацию (опционально) Платы ROADM, в составе которых WSS, OCM, VOA, позволяют гибко перераспределять трафик по 9-ти направлениям.
Ключевые особенности
✅ Рекордная плотность и масштабирование
- 6.4 Тбит/с на шасси 1U - 4 слота под любые модули.
- 25.6 Тбит/с на одно волокно - до 80 волн × 400G или 40 волн × 800G.
- Поддержка 800G на длину волны с готовностью к 1.2T и 1.6T в будущем.
✅ Энергоэффективность и охлаждение ЦОД
- Потребление < 550 Вт при полной загрузке электрических модулей.

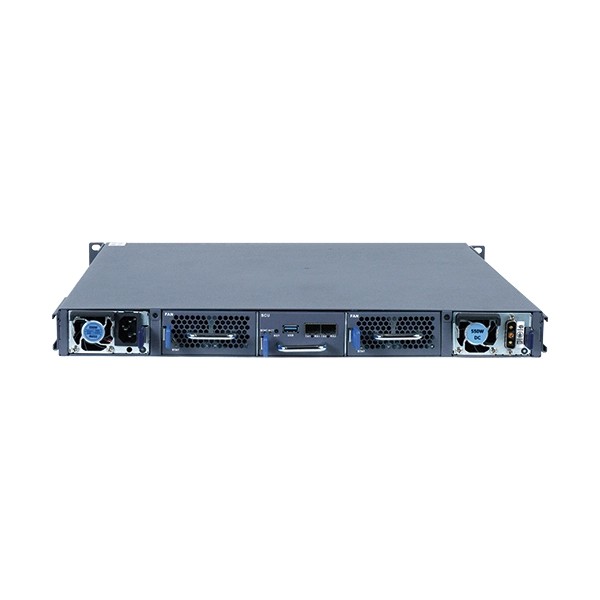

- Передняя подача воздуха, выход сзади - стандарт для серверных стоек.
- 1+1 резервирование вентиляторов с авторегулировкой скорости.
- Глубина корпуса 490 мм - установка в любую стойку глубиной 800+ мм.
✅ Полная открытость и программируемость
- Фиксированная сетка: 50/75/100/150 ГГц - до 120 длин волн.
- FlexGrid (гибкая сетка): шаг 6.25 ГГц - для нарезки нестандартных спектров.
- Поддержка 100G/200G/300G/400G/800G на линейном порту - выбор модуляции под нужную дальность.
✅ Защита и надежность (все <50 мс)
- OLP</strong - защита оптической линии (1+1 волокна).
- OMSP - защита оптического мультиплексного сегмента.
- OCHP - защита оптического канала (переключение на резервную длину волны).
- 1+1 резервирование модуля P410 (мукспондер), блоков питания (CRPS) и вентиляторов.
✅ Управление и мониторинг (всё включено)
- CLI, Web, SNMP, NETCONF/YANG - протоколы и способы управления.
- NMS - бесплатная централизованная система управления.
- Мониторинг оптических параметров OTN - OSNR, BER, CD, DGD, мощность каждой волны.
Технические характеристики
| Параметр |
Значение |
| Шасси |
1U (44×444×490 мм), 4 слота под сервисные карты |
| Макс. ёмкость |
6.4 Тбит/с на шасси |
| Клиентские типы |
10GE, 25GE, 40GE, 100GE, 400GE, FlexE, STM-64, FC800/1600/3200, OTU2/2e/4 |
| Линейные скорости |
100G / 200G / 300G / 400G / 800G (программируемо) |
| Линейные модули |
QSFP28 / QSFP-DD / CFP2 / OSFP (pluggable, длина волны регулируется) |
| Диапазон волн |
C-band (1524.5–1572.06 нм, 190.7–196.65 ТГц) |
| Сетка DWDM |
50/75/100/150 ГГц (фиксированная) или FlexGrid 6.25 ГГц |
| Макс. число волн |
120 (@50 ГГц) |
| Резервирование |
резервирование карты управления, вентиляторов и блоков питания 1+1 |
| Управление |
CLI, Web, SNMP v2/v3, NETCONF/YANG, NMS, OSC |
| Электропитание |
1+1 (AC: 100–240В, HVDC: 240В, DC: -48В) |
| Потребление |
<550 Вт (при полной нагрузке) |
| Охлаждение |
Front to back, 1+1 вентиляторы с регулировкой |
| Рабочая температура |
0…+40°C (длительно), -5…+45°C (кратко) |
| Влажность |
5–95% (без конденсации) |
Комплектация и варианты поставки
Базовая комплектация:
- Корпус 1U с 4 слотами, 2 блоками питания, 2 вентиляционными модулями.
- Плата управления (SCU).
- Комплект кабелей и креплений для стойки.
Опции (модули на заказ):
- Транспондер 2×200G (2×CFP2-DCO) - для двух независимых 200G каналов.
- Мукспондер 4×100G→400G (QSFP-DD DCO) - агрегация четырёх 100G в канал 400G.
- Мукспондер 4×100G→400G (CFP2-DCO) - с OTU4 и измерением задержки.
- Оптический усилитель (OA/OA) - EDFA для C-диапазона (17/20/25 дБ).
- WSS (1×9) - для ROADM-узлов с поддержкой FlexGrid.
- Модуль OLP/OSC/OTDR - защита линий + мониторинг волокна + служебная связь.
Пример полной системы для DCI 4×100G:
- 1U шасси OTNS8600-DCI4 + плата мукспондера P616 (4×100G→400G) + когерентный оптический трансивер CFP2-DCO + клиентские трансиверы 100G-SR4.
